交叉滾子軸承的六種損壞方式以及原因分析
交叉滾子軸承的六種損壞方式以及原因分析
- 2020/12/18 14:23:49

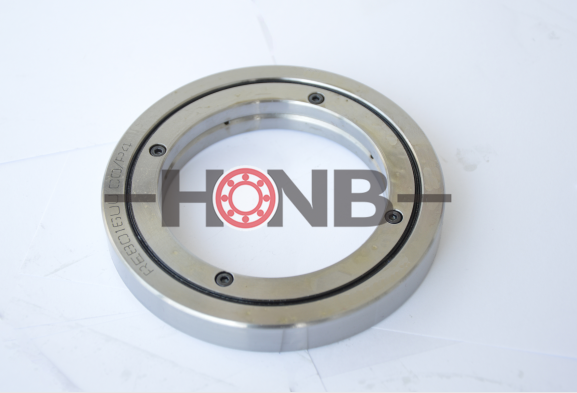

十字滾子軸承由于其特殊的結構，在工業機器人中常用作關節軸承。十字滾子軸承是一種內圈分開、外圈轉動的特殊軸承。由于分體式內圈或外圈安裝在滾子和間隔墊圈保持架內后，與十字輥環固定在一起，以防止彼此分離，因此安裝十字輥環時操作簡單。今天，大家將更加關注六種形式的十字滾子軸承的損壞及形成原因。
1.內圈和外圈配合面的磨損: 這是由于交叉滾子軸承的內圈和外圈與軸和外圈孔沒有很好地裝配在一起，從而破壞了軸承與外圈之間的配合關系，以及軸承與軸之間的配合關系，進一步加速了軸承本身和表面有磨損的軸或外圈（通常稱為行走內圈或行走外圈）。
2.滾動體表面（滾珠、滾柱等。）和內外圈磨損剝落:這將導致交叉滾子軸承的徑向間隙和軸向間隙增加，交叉滾子軸承在運行過程中會發出噪音和熱量，改變與其配合的軸的正確工作位置，導致振動。表面疲勞剝落初期，表面出現凹坑，最終發展為片狀表面剝落。軸承的滾動元件以及內圈和外圈的滾道表面受到周期性波動載荷的作用，從而導致周期性變化的接觸應力。當應力循環次數達到一定數量時，滾動體或內外圈滾道工作面會發生疲勞剝落。如果軸承過載，這種疲勞會加劇。此外，軸承安裝不當和軸彎曲也會導致滾道剝落。軸承滾道疲勞剝落會降低軸的運行精度，產生振動和噪聲。
3.座圈產生影響裂紋和保持架碎裂：交叉滾子軸承座圈產生不同裂紋的原因分析可能是由于軸承可以配合政府過緊、軸承外圈或內圈松動、交叉滾子軸承的包容件變形、安裝一個交叉滾子軸承的表面信息加工企業不良等。保持架碎裂的原因是沒有潤滑能力不足、滾動體破碎、座圈歪斜等。座圈滾道嚴重以及磨損問題可能是座圈內落入異物、潤滑油存在不足等。
4.隔離環磨損和松曠 : 在工作中隔離環與滾筒（球、滾筒等）相互摩擦，如果潤滑不良，則加速磨損。隔離環磨損后，滾動體松動，導致隔離環脫落。
5.燃燒：潤滑不良或潤滑劑不符合要求，交叉滾子軸承間隙過小，軸承工作快速升溫，工作面因高溫而脫燃。查看外部時，可以看到橫滾子軸承工作表面顏色的變化。
6. 塑性變形：如果滾道與滾子接觸面上有凹坑，說明十字滾子軸承產生塑性變形。其原因是在較大的靜載荷或沖擊載荷下，軸承工作表面的局部應力超過了材料的屈服極限。這通常發生在低速時
