交叉滾子軸承是一種內圈分割、外圈旋轉的特殊型號軸承。因被分割的內環或外環，在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單。

此系列型號為交叉圓柱滾子軸承的基本型，內、外環尺寸被小限度地小型化，其構造是外環是分割型，內環是一體設計，適合于要求內環旋轉精度高的部位。

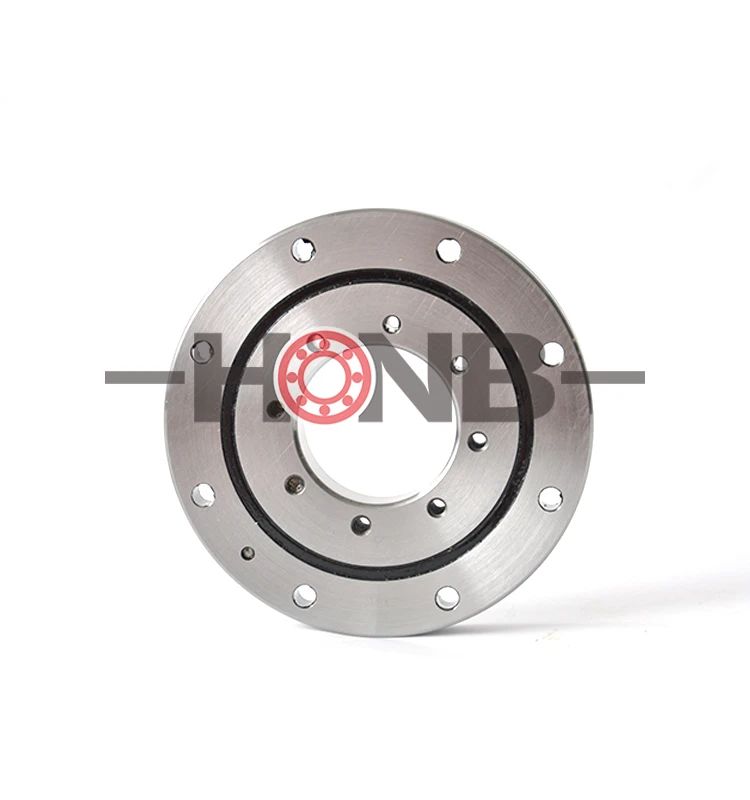

此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。

能用于外環和內環旋轉。

此系列型號是由RB型的設計理念產生的新型式，主要尺寸與RB型相同。其構造是內環是分割型，外環是一體設計，適合于要求外環旋轉精度高的部位。

此系列型號是將RB型內、外環厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。

其結構與RB系列類似，外環是兩分割的結構，通過三個固定環連接，內環一體設計，適合于要求內環旋轉精度高的部位。

該系列型號內、外環都是一體結構，用于外環和內環旋轉。

推力圓柱滾子軸承根據軸承滾子列數分為單列圓柱滾子軸承和雙列圓柱滾子軸承。軸向可以承受重載荷和振動載荷。

單列推力圓柱滾子軸承可承受單方向軸向載荷和限制一個方向的軸向位移。雙列推力圓柱滾子軸承可承受雙向的軸向載荷和限制兩個方向的軸向位移。

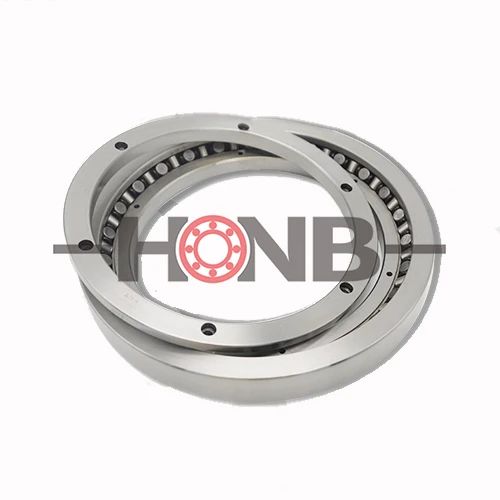

該類軸承具有兩組滾道和滾子，相互呈直角組合，滾子交錯相對。軸承的橫截面高度與單列軸承相似，因此節省了空間和軸承座材料，大錐角和錐形幾何設計使軸承總體有效跨距是軸承自身寬度的幾倍。

交叉圓錐滾子能承受高傾覆力矩，適用于機床，包括立式鏜床和磨床工作臺、機床精密圓分度工作臺、大型滾齒機、轉塔、工業機器人等。

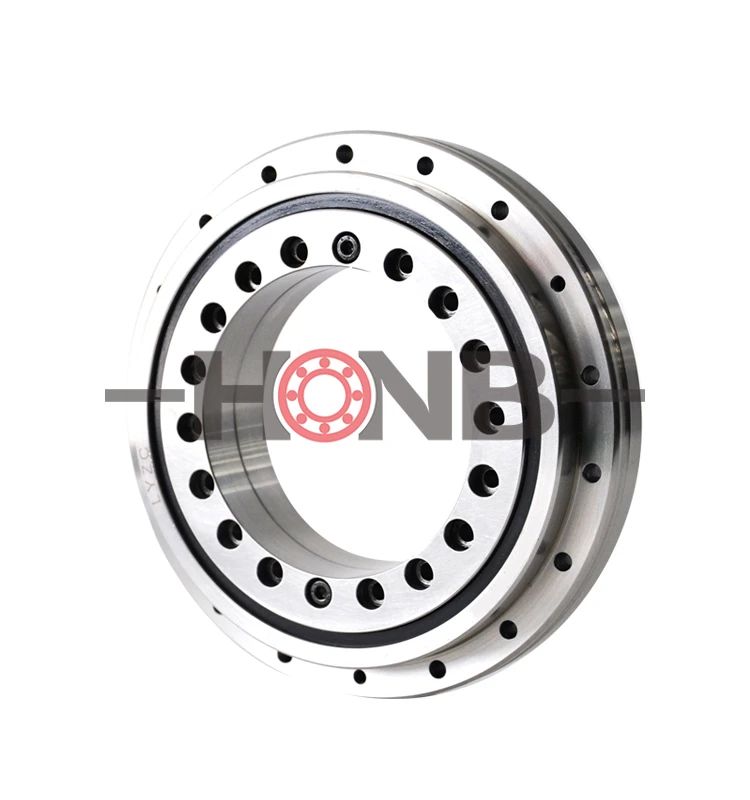

ZKLDF系列推力角接觸球軸承包括個整體外圈、兩個內圈和兩組鋼球及保持架組件，接觸角為60度。外圈和內圈帶有安裝孔，方便通過連接螺栓對軸承進行安裝固定。軸承自身通過聯接螺栓固定，保證安裝運輸和搬運。ZKLDF推力角接觸球系列轉臺軸承的兩側有密封蓋，可防止外部污物、雜質的進入和內部潤滑脂的泄漏。ZKLDF推力角接觸球系列轉臺軸承使用復合鋇基脂潤滑，亦可通過外圈上的油孔再潤滑。ZKLDF推力角接觸球系列轉臺軸承采用雙向60度接觸角、雙排球結構設計故可承受徑向載荷、雙向軸向負荷和傾覆力矩；特殊結構的黃銅保持架設計，使其具有更高的強度、較低的摩托力矩；因此該系列軸承別適合于超高速、長期運轉和對剛性、精度有高要求的場合。

ZKLDF具有低摩擦，高旋轉精度，高限轉速等點，可以承受較高的軸向、徑向載荷并具備較高的傾斜剛度。這種軸承尤其適合應用于復合載荷和精密方面的領域，被廣泛的應用于機床回轉臺、磨頭和多種測試裝備上。

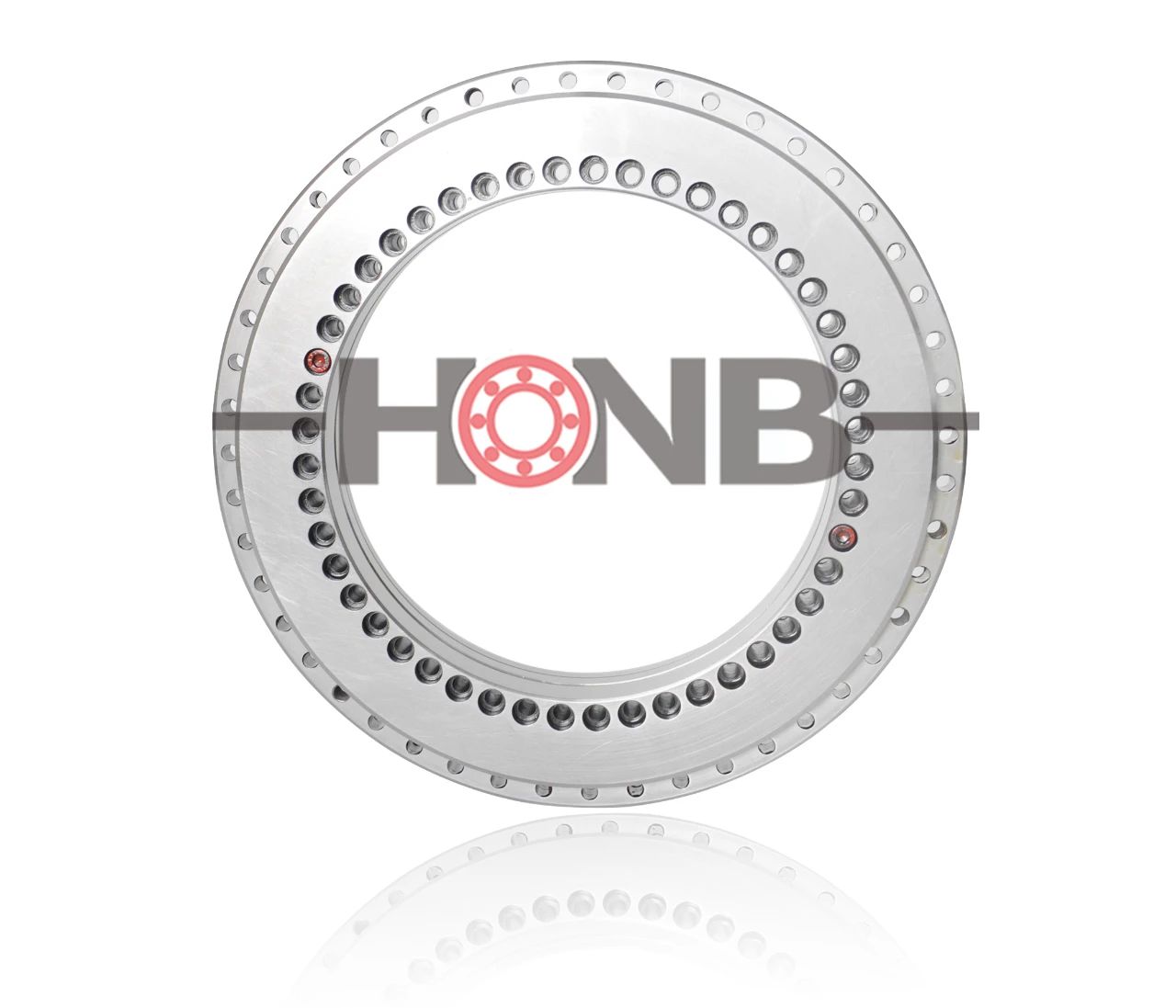

由一個推力向心座圈，一個推力向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。

適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。
